Accouplements « SOUFFLEX » INOX

image accouplements soufflex inox par Accessoires électroniques

NOUS CONSULTER POUR DIAMETRE NON PRÉSENTÉS

Fig.	Références	2	3 3,1	7 4	5	6 6,35	7	8	9	9,53	10	11	12	12,7	13	14	15	16
1	383		◊ ◊	◊	◊	◊ ◊
	393		◊ ◊	◊	◊	◊ ◊
	410					◊ ◊
	411		◊ ◊
	495					◊ ◊	◊	◊	◊	◊	◊		◊	◊
3	440					◊ ◊
3	441		◊ ◊
2	491					◊ ◊		◊			◊		◊
	493					◊ ◊		◊	◊	◊	◊		◊	◊
	494							◊			◊		◊			◊
	496							◊					◊			◊	◊	◊

◊= Standard *E1>12,7 E ≤ 30

Schéma accouplements soufflex inox par Accessoires électroniques

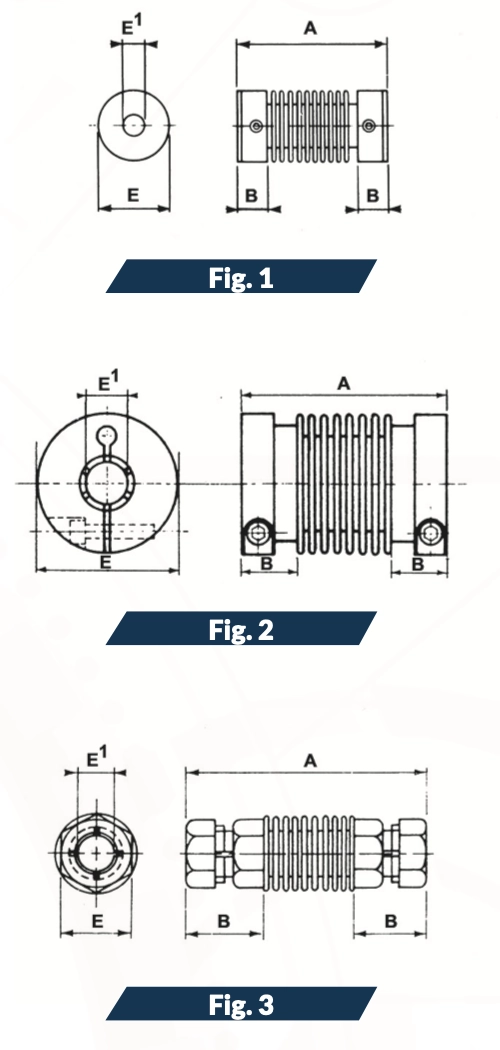

DIMENSIONS

Schéma dimensions accouplements soufflex inox par Accessoires électroniques

Fig.	Références	Flxation	A	B	E
1	383	M 3	21	6,5- (Inox)	13
	393	M 3	26	6,5- (Inox)	13
	410	M 3	24	5,5- (Inox)	13
	411	M 2,5	24	5,5- (Inox)	10
	495	M 4	38	9,5- (Inox)	22
3	440		40	13- (Inox)	10
3	441		36	11- (Inox)	8
2	491		32	8,5- (Inox)	22
	493		32	6,5- (Inox)	22
	494		40,5	13- (Inox)	25
	496		44	14,5- (Inox)	30

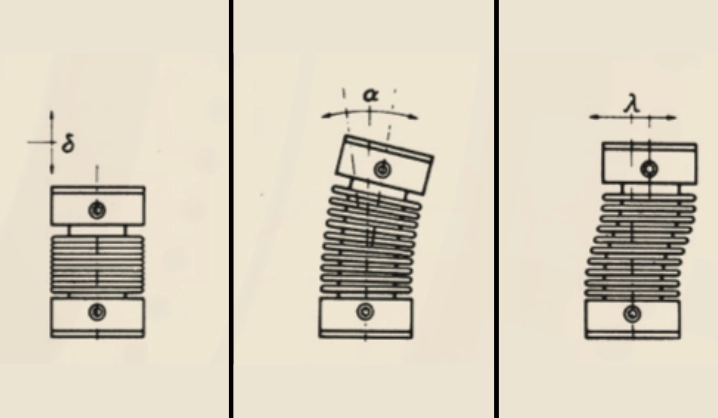

PERFORMANCES

Schéma accouplements soufflex inox par Accessoires électroniques

Références	Mouvement / AXIAL / mm	Débattement / ANGULAIRE / Degré	Mésalignement / LATERAL / mm	Couple / maximum / Ncm
383	1,5 mm	7°	0,50 mm	100 Ncm
393	1,5 mm	7°	0,50 mm	100 Ncm
410	1,5 mm	7°	0,50 mm	100 Ncm
411	1 mm	10°	1 mm	100 Ncm
495	1,5 mm	7°	0,50 mm	250 Ncm
440	1,5 mm	7°	0,50 mm	100 Ncm
441	1 mm	10°	1 mm	100 Ncm
491	1,5 mm	7°	0,50 mm	250 Ncm
493	1,5 mm	7°	0,50 mm	250 Ncm
494	1,5 mm	7°	0,50 mm	250 Ncm
496	1,5 mm	7°	0,50 mm	250 Ncm
