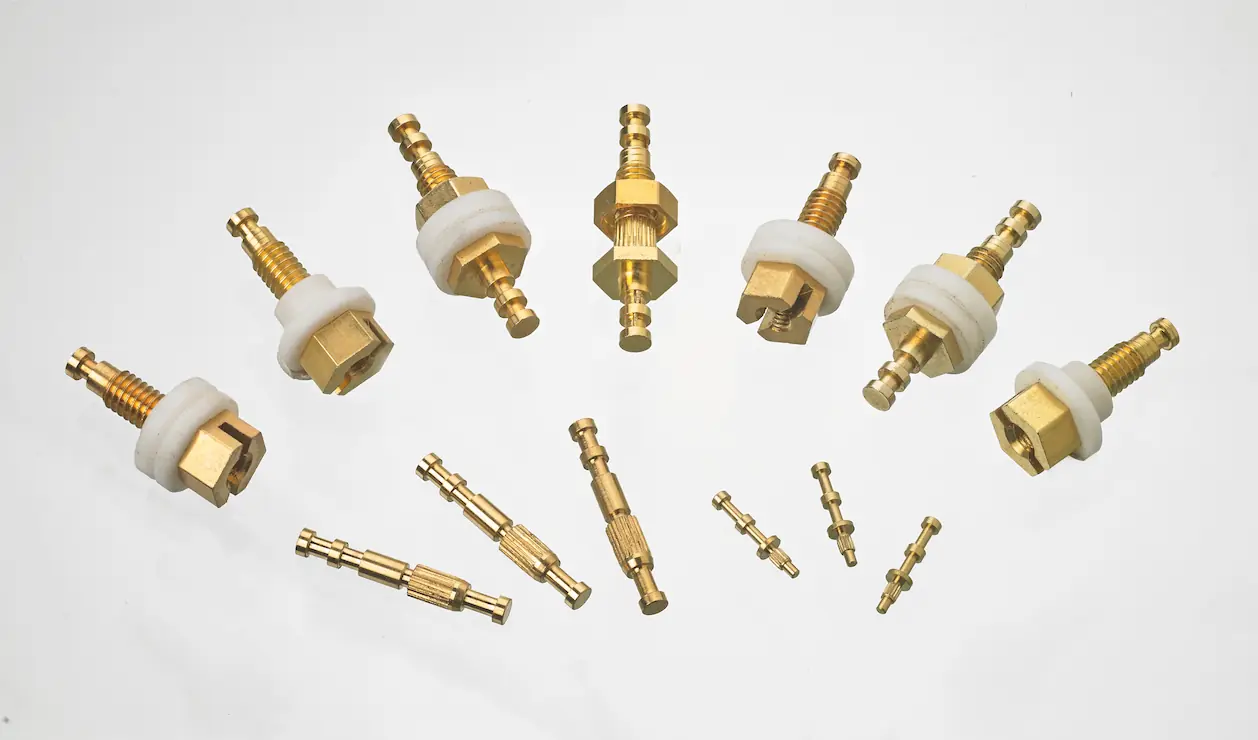

Relais tourniquets

Les relais tourniquets facilitent le raccordement de différents composants entre eux. Ils se fixent soit par vis, soit par écrous sur les platines de montage.
La partie isolante est en Téflon blanc Dupont de Nemours.
Les embases et les broches sont en laiton doré sur nickel.

Tous les relais peuvent être livrés avec des broches fendues ; dans ce cas faire suivre la référence de la lettre F, par exemple : REBOVIC A F.

Fig	Références	A	B	B1	B2	C	D	E	E1	F	G	H
1	REBOVIC A	19.5	9.5	5.5			10.0	M3	4	4.5	6	3.2
	REBOVIC B	22.5	12.5	5.5			10.0	M3	4	4.5	6	3.2
	REBOVIC C	25.5	15.5	5.5			10.0	M3	4	4.5	6	3.2
2	REBOC A	15.0	9.5	5.5			5.5	M3	4		6	3.2
	REBOC B	18.0	12.5	5.5			5.5	M3	4		6	3.2
	REBOC C	21.0	15.5	5.5			5.5	M3	4		6	3.2
3	REVIC 1 A	14.0	9.5	2.0			10.0	M3	4	4.5	6	3.2
	REVIC 1 B	17.0	12.5	2.0			10.0	M3	4	4.5	6	3.2
	REVIC 1 C	20.0	15.5	2.0			10.0	M3	4	4.5	6	3.2
	REVIC 1 D	23.0	18.5	2.0			10.0	M3	4	4.5	6	3.2
4	REC 1 A	9.5	4.0	2.0			5.5	M3	4		6	3.2
	REC 1 B	12.2	7.0	2.0			5.5	M3	4		6	3.2
	REC 1 C	15.5	10.0	2.0			5.5	M3	4		6	3.2
	REC 1 D	18.5	13.0	2.0			5.5	M3	4		6	3.2
5	REVIC 2 A	19.0	14.5	2.0	5.0		10.0	M3	4	4.5	6	3.2
5	REVIC 2 B	24.0	19.5	2.0	5.0		10.0	M3	4	4.5	6	3.2
6	REC 2 A	14.5	9.0	2.0	5.0		5.5	M3	4		6	3.2
6	REC 2 B	19.5	14.0	2.0	5.0		5.5	M3	4		6	3.2
7	REVIC 3	24.0	19.5	2.0	5.0		10.0	M3	4	4.5	6	3.2
8	REC 3	19.5	14.0	2.0	5.0		5.5	M3	4		6	3.2
9	RETOVIC 3	19.0	14.5	2.0	5.0	2.5	10.0	M3	4	4.5	6	3.2
10	RETOC 3	14.5	9.0	2.0	5.0	2.5	5.5	M3	4		6	3.2
11	RETOVIC 5	24.0	19.5	2.0	5.0	2.5	10.0	M3	4	4.5	6	3.2
12	RETOC 5	19.5	14.0	2.0	5.0	2.5	5.5	M3	4		6	3.2

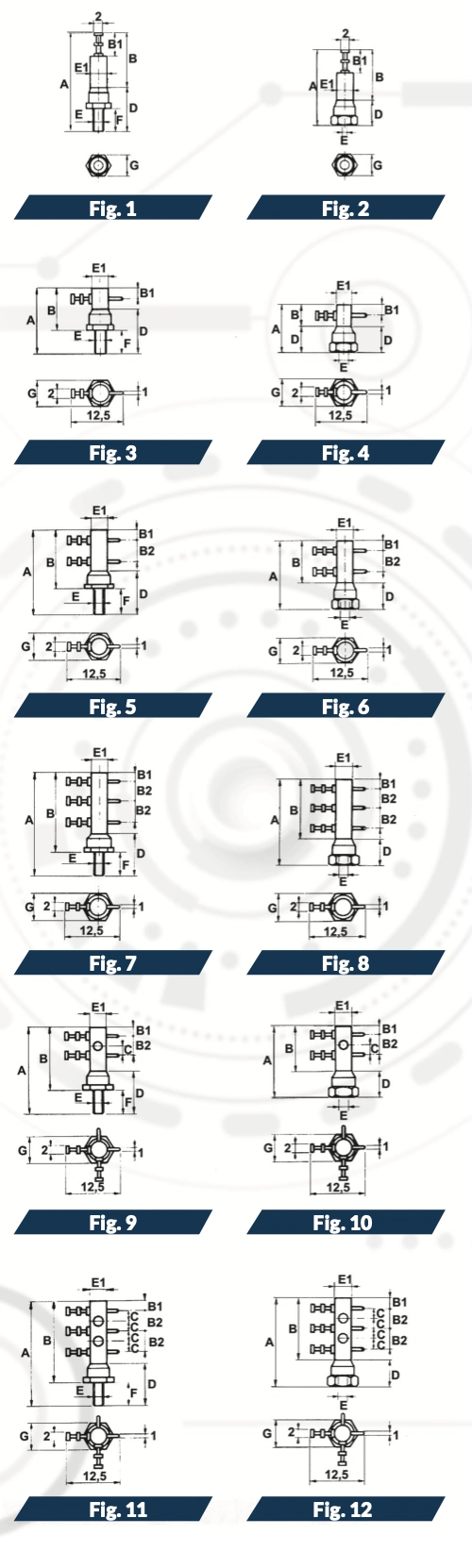

Figures relais tourniquets par Accessoires électroniques

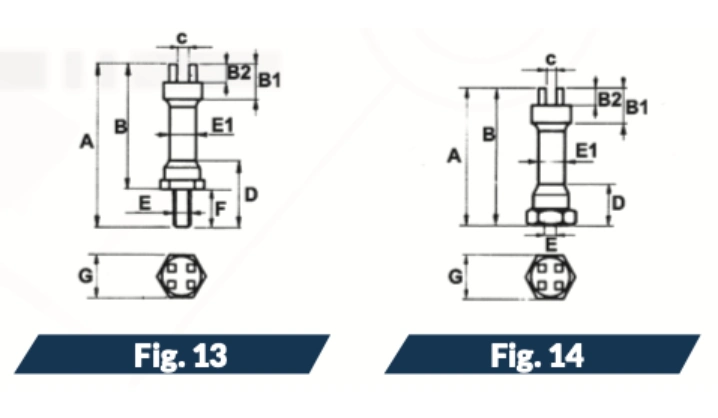

Relais tourniquets (suite)

Fig	Références	A	B	B1	B2	C	D	E	E1	F	G	H
13	RELIX A	25.0	20.5	9	4	1.5	10.0	M3	4.0	4.5	6	3.2
13	RELIX 20 A	26.5	20.5	9	4	2.2	11.0	M4	6.35	6.0	8	4.2
14	RELIX AF	20.5	20.5	9	4	1.5	5.5	M3	4.0		6	3.2
14	RELIX 20 AF	20.5	20.5	9	4	2.2	5.0	M4	6.35		8	4.2
