Joints oldham – Joints hybrides

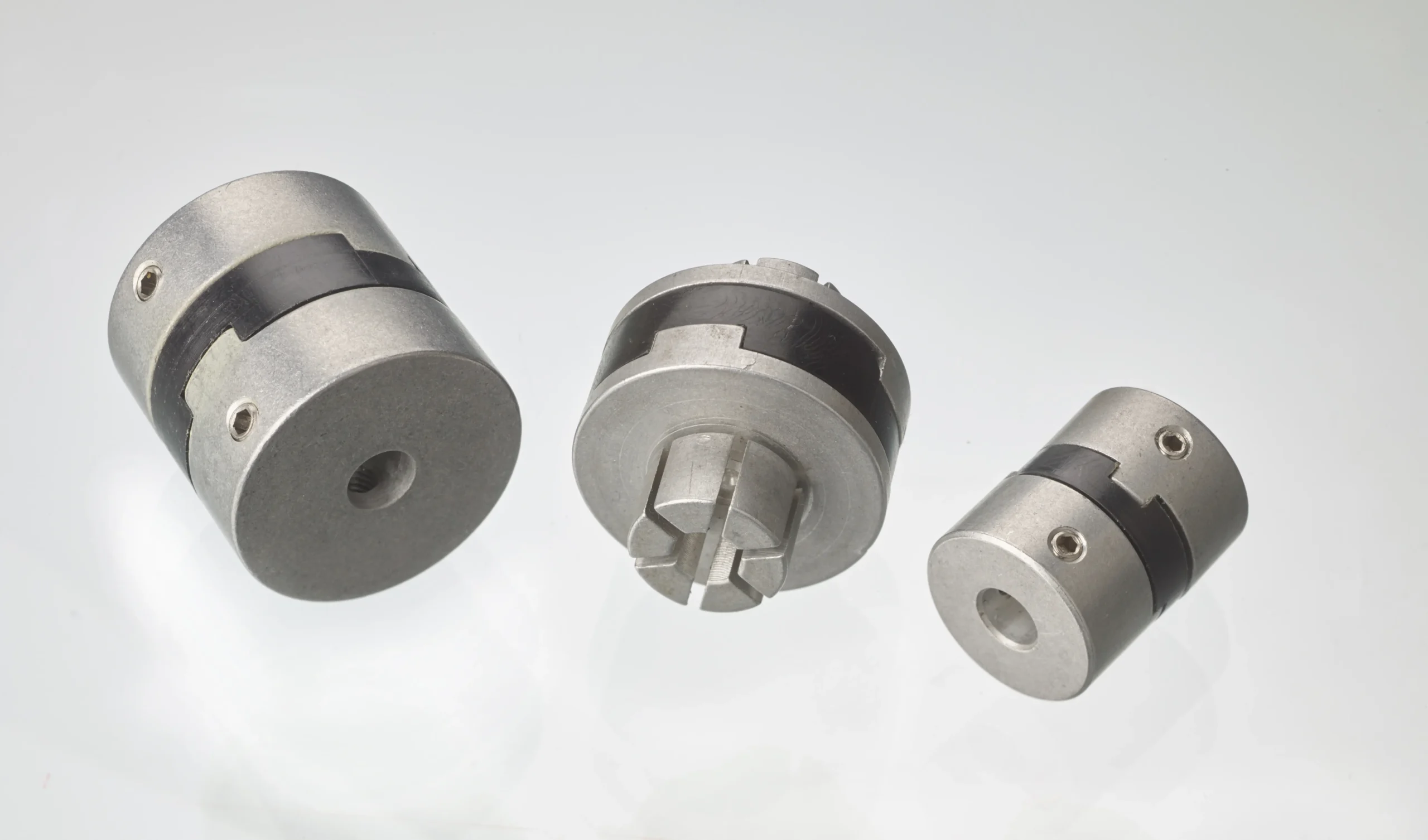

Les joints de le série 400 fonctionnent selon le principe OLDHAM.
Ils se composent de trois parties : une noix de transmission de couple et deux plateaux d’entraînement. Ceci permet à l’utilisateur de démonter le dispositif d’entrainement sans déconnecter le joint d’arbre.
MATIERE : Les plateaux d’entraînement sont en aluminium. La noix de transmission en matière plastique assure un fonctionnement silencieux et auto-lubrifiant.
NOTA : Les joints 400 peuvent être livrés avec une noix de transmission métallique et un alésage différent à chaque extrémité.
Autres diamètres E sur demande.

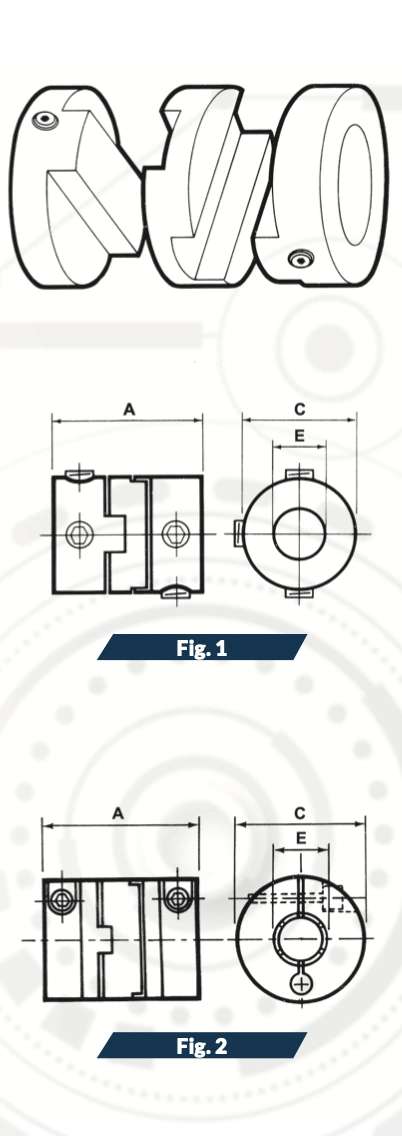

| . | Fig. 1 | Fig. 2 | Fig. 1 | ||||
|---|---|---|---|---|---|---|---|
| Specification | Réf. 406 | Réf. 409 | Réf. 413 | Réf. 414 | Réf. 415 | Réf. 416 | Réf. 418 |
| A (mm) | 13 | 13 | 16 | 28.5 | 23 | 31.5 | 23 |
| C (mm) | 7 | 10 | 14 | 28 | 18 | 28 | 18 |
| E | 2-3-3,17 | 3-3,17-4 | 3-4-6-6,35 | 6-6,35-8-10-12 | 6-6,35-8 | 6-6,35-8-10-12 | 6-6,35-8 |
| d max. (°) | 1° | 1° | 1° | 1° | 1° | 1° | 1° |
| Défaut max. (mm) | 0.8 | 1.2 | 1.6 | 4 | 4 | 4 | 4 |
| Couple max d'utilisation (Ncm) | 10 | 23 | 46 | 150 | 200 | 300 | 200 |
| Couple max initial (Ncm) | 70 | 70 | 110 | 500 | 500 | 500 | 500 |
| Profondeur perçage plateau (mm) | 4 | 4 | 5 | 8 | 8 | 10 | 7 |

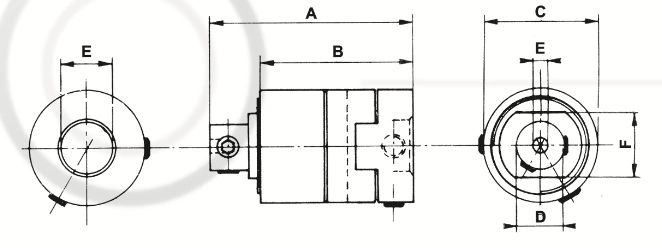

JOINTS HYBRIDES
| Specification | Réf. 184413 | Réf. 184414 |
|---|---|---|
| A (mm) | 26 | 41.5 |
| B (mm) | 18.3 | 30 |
| C (mm) | 14 | 28 |
| D (mm) | 6 | 12 |
| E (limiteur) | 2-3-3,17 | 5-6-6,35 |
| E' (oldham) | 3-4-6-6,35 | 6-6,35-8-10-12 |
| F (mm) | 8 | 16 |
Ces joints qui se composent d’un limiteur de couple et d’un joint oldham permettent à la fois de limiter, à la valeur voulue, un couple transmis et de compenser les défauts d’alignement.
