Accouplements en acier à ressort « SORFLEX »
Le sorflex est un accouplement en acier,à ressort. II compense les distorsions supérieures à la normale et parachève, sans dommage la fin de course d’un moteur pas à pas.
(fermeture d’une trappe, d’un rideau).
ACCOUPLEMENT
NON HOMOCINETIQUE
| Références | 2 | 3 | 3,17 | 4 | 4,75 | 5 | 6 | 6,35 | 7 | 8 | 9 | 9,53 | 10 | 11 | 12 | 12,7 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| S 10 | ◊ | ◊ | ◊ | ◊ | ||||||||||||||||
| S 13 | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ||||||||||||||
| S 22 | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ |
◊= Standard *E1>12,7 E ≥ 30

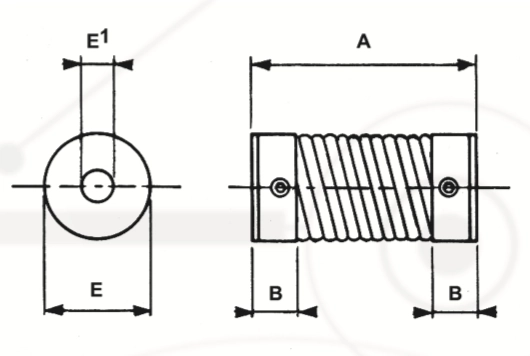

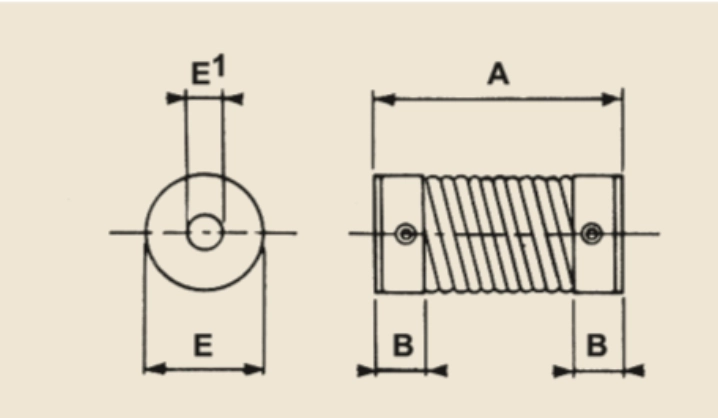

DIMENSIONS
| Références | Flxation | A | B | E |
|---|---|---|---|---|
| S 10 | M 3 | 20 | 4- (Inox) | 10 |
| S 13 | M 3 | 26 | 5- (Inox) | 13 |
| S 22 | M 4 | 45 | 10- (Inox) | 22 |
PERFORMANCES

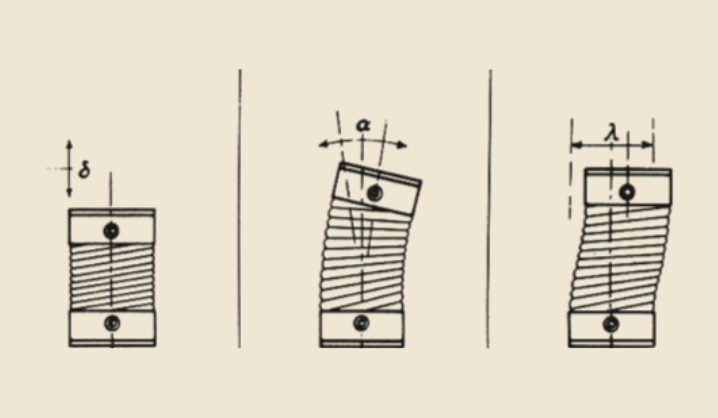

| Références | Mouvement / AXIAL / mm | Débattement / ANGULAIRE / Degré | Mésalignement / LATERAL / mm | Couple / maximum / Ncm |
|---|---|---|---|---|
| S 10 | + 2-0 | 5° | 0,25 | 200 |
| S 13 | + 3-0 | 8° | 0,35 | 350 |
| S 22 | + 4-0 | 10° | 0,70 | 500 |
