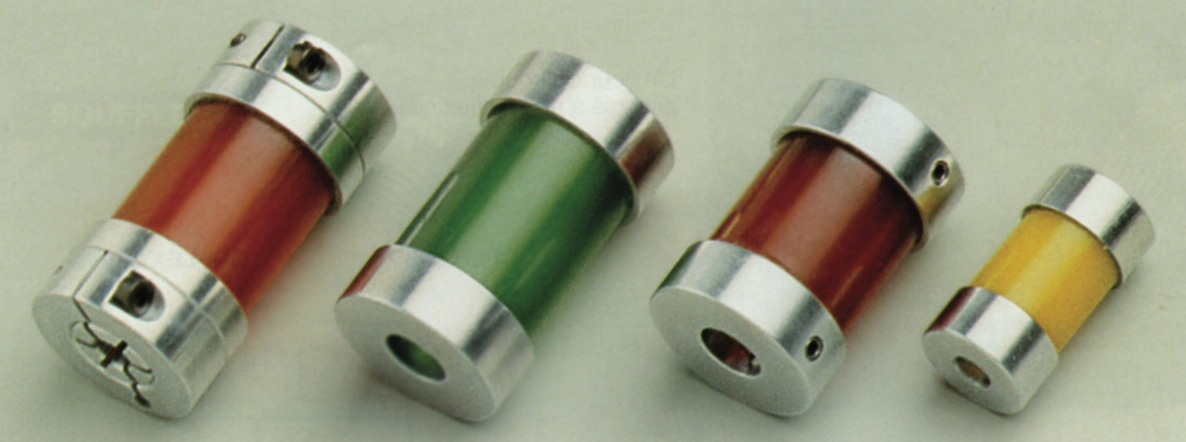

Accouplements en polyuréthane « TANFLEX »
Accouplement rigide,
sans débattement axial,
angulaire,
latéral,
assure l’isolation électrique.
NOUS CONSULTER POUR DIAMETRES NON PRÉSENTÉS
| Fig. | Références | 2 | 3 | 3,17 | 4 | 5 | 6 | 6,35 | 7 | 8 | 9 | 9,53 | 10 | 11 | 12 | 12,7 | 13 | 14 | 15 | 16 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | T 8 | ◊ | ◊ | ◊ | ||||||||||||||||
| T 12 | ◊ | ◊ | ◊ | ◊ | ||||||||||||||||
| T 16 | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ||||||||||||||
| T 20 | ◊ | ◊ | ◊ | ◊ | ||||||||||||||||
| T 25 | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | |||||||||||
| T 30 | ◊ | ◊ | ◊ | ◊ | ◊ | ◊ | ||||||||||||||
| 2 | T 26 | ◊ | ◊ | |||||||||||||||||
| T 31 | ◊ | ◊ | ◊ |
◊= Standard *E1>12,7 E ≥ 30

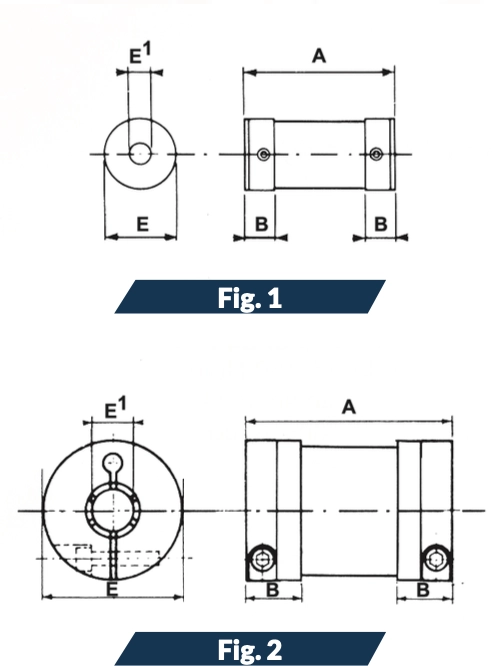

DIMENSIONS
| Fig. | Références | Flxation | A | B | E |
|---|---|---|---|---|---|
| 1 | T 8 | M 2,5 | 25 | 8 | 10 |
| T 12 | M 3 | 31 | 9 | 14 | |
| T 16 | M 3 | 34 | 9 | 18 | |
| T 20 | M 3 | 39 | 10 | 22 | |
| T 25 | M 4 | 42 | 10 | 28 | |
| T 30 | M 4 | 52 | 12 | 32 | |
| 2 | T 26 | M 3 | 54 | 14,5 | 28 |
| T 31 | M 3 | 59 | 14,5 | 32 |
PERFORMANCES
| Références | Couple / maximum |
|---|---|
| T 8 | 100 Ncm |
| T 12 | 120 Ncm |
| T 16 | 150 Ncm |
| T 20 | 200 Ncm |
| T 25 | 250 Ncm |
| T 30 | 300 Ncm |
| T 26 | 320 Ncm |
| T 31 | 350 Ncm |
