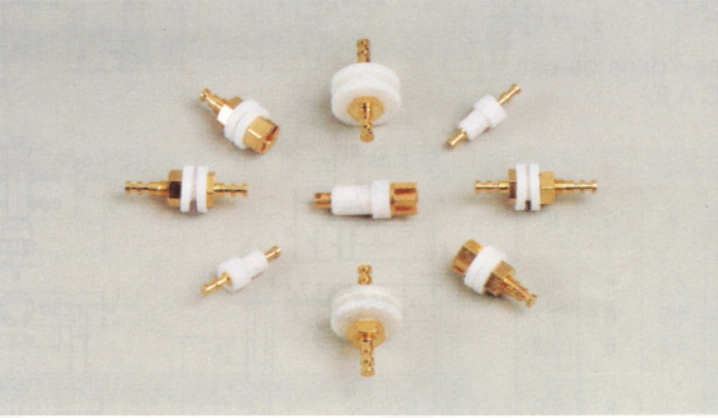

Traversées (ptfe – petp)
Les traversées sont conçues pour montage sur châssis métalliques et admettent des intensités supérieures à 10 ampères.
Conducteur : laiton doré sur nickel
Isolant : Téflon blanc Du Pont de Nemours
Bocser 1-2-4 et Borne 46 (ptfe)
Arnite Bocser 5 (petp)
| Fig | Références | A | B | B1 | B2 | C | D | E | E1 | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | BOCSER 1 | 26 | 19 | 1.5 | 1.5 | 3 | 9 | 4 | 10 | 7 | 6.2 |
| BOCSER 2 | 26 | 19 | 1.5 | 1.5 | 3 | 9 | 4 | 15 | 7 | 8.0 |
| Fig | Références | A | B | B1 | B2 | C | E | E1 | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 2 | BOCSER 2 | 19 | 14.5 | 4 | 1.2 | 3 | 4 | 10 | 7 | 6.2 |
| BOCSER 4 | 19 | 14.5 | 4 | 1.2 | 3 | 4 | 14 | 7 | 6.2 |
| Fig | Références | A | B | C | D | E | E1 | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 3 | BORNE 46 | 20 | 6.4 | 5.6 | 4 | 2.5 | 6.35 | 4.5 | 4.35 |
* H = Ø de perçage
Les Bocser se fixent par serrage des deux parties isolantes sur la platine à l’aide d’un écrou spécial qui permet un serrage sur des épaisseurs variant de 0,5 à 4 mm.
Les Bornes 46 se fixent par simple pression.
