Accouplements « SOUFFLEX »

L’accouplement “SOUFFLEX” est un accouplement à parois minces pourvu de bagues ou de pinces aux deux extrémités permettant la fixation sur les axes.
L’accouplement “SOUFFLEX” a été particulièrement étudié pour compenser les débattements axiaux angulaires et latéraux afférents à tout système mécanique de précision (température d’utilisation – 40+150 °C).

MATERIAU
Acier Inoxydable Z08 CNT 18-10 pour les types : 383-393-410- 411-440-441-491-493-494-495-496.
Bronze (Cu SN 6) pour les types: 420-421-428-450-451- 470-475-480-491
Bronze au Beryllium pour les types : 430-460-490
Nickel électrodéposé pour les types : 310-320-330-335-340-345.

Fig.	Matière	Type	Page
1	Nickel	310-320 / 330-340	11
	Inox	383-393 / 410-411-495	12
	Bronze	420-421-428 / 470-475	13
	Berylium	430	13

Fig.	Matière	Type	Page
2	Inox	440-441	12
	Bronze	450-451	13
	Berylium	460	13

Fig.	Matière	Type	Page
3	Nickel	335-345	11
	Inox	491-493 / 494-496	12
	Bronze	490	13

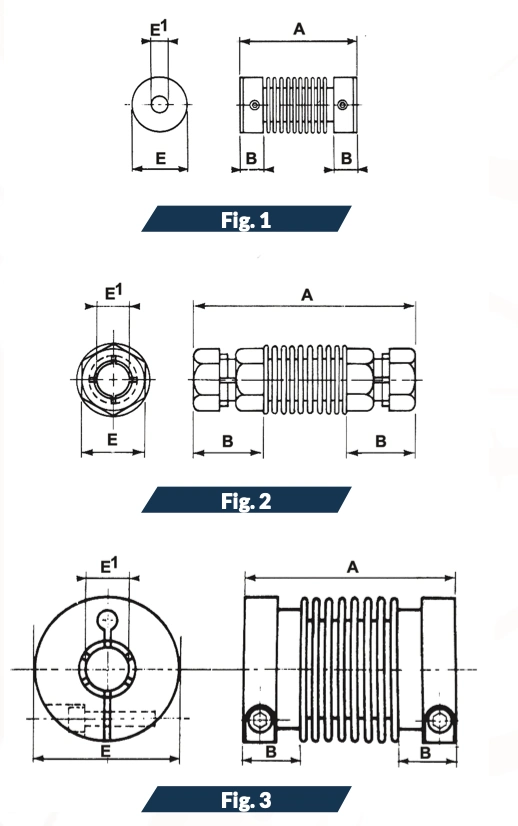

FIXATION
1 – Par vis : fig. 1
2 – Par écrou/Bague filetée : fig. 2
3 – Par pince/Bague fendue (vis tangente): fig. 3

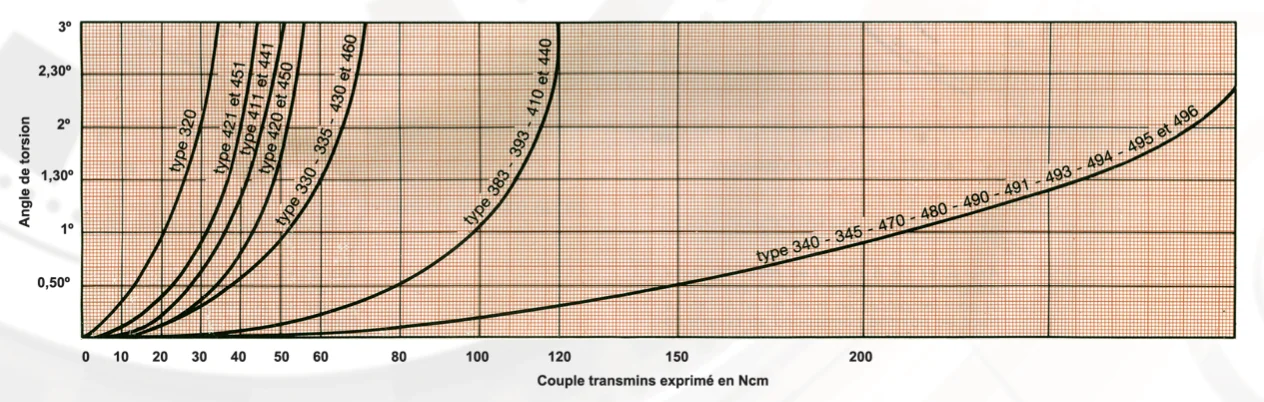

Les courbes et les dessins permettent de choisir le modèle le mieux adapté au but recherché, en fonction du couple à transmettre ou des débattements prévisibles.

Il y a lieu de noter que les “SOUFFLEX” sont des accouplements homocinétiques.

Les essais, effectués dans notre laboratoire, qui ont permis de tracer les courbes ont été confirmés par le laboratoire National d’Essais des A.M., procès verbal 603088.

Figures accouplements soufflex par Accessoires électroniques

Courbe accouplements soufflex par Accessoires électroniques
